红外光应用

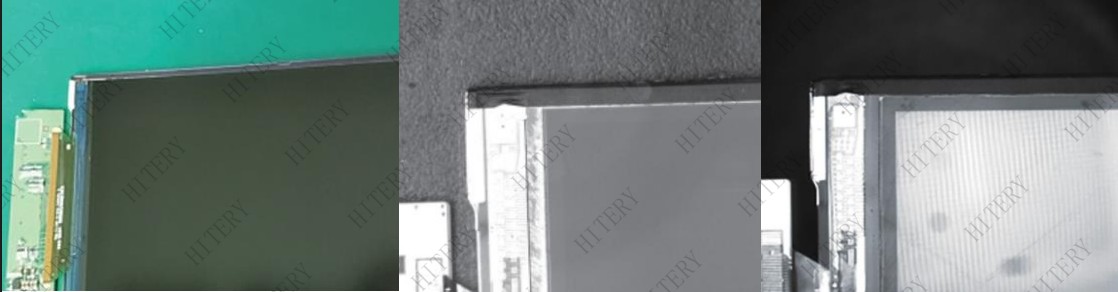

视觉应用常用的红外光在近红外波段，主要有850nm和940nm两种，人眼一般看不到 这两种光线。波长比较长，透过有机材质的能力比较强，此功能经常用于透过比较薄的塑 胶物体，透过表面检测内部 LED 屏，也可用于过滤一些有机染料形成的颜色干扰。

紫外光应用

紫外光在视觉中常用的有385nm和365nm两个波段，波长较短的紫外线容易造成物质发生光 化学变化变质，因此在食品加工行业有些工位会禁止使用某些波段的紫外线。常用的紫外线 作用一方面是荧光效应，另一方面是其良好的散射效果

打光方式 - 背光照明方式

漫射光方向比较散乱，被瓶身折射后依然是杂 散光，整体上比较均匀，瓶子轮廓与背景对比 不明显。 平行光照射情况下，边缘区域将光线折射到镜 头入瞳之外的区域，显示为黑色，与背景对比 很明显。

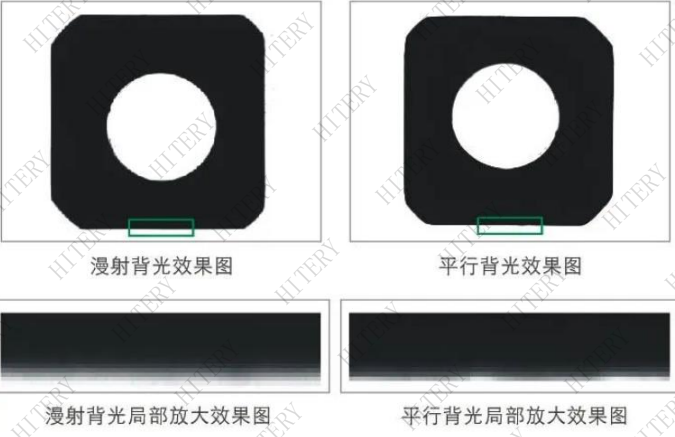

 使用漫射背光测量，由于侧部光线 被反射进入镜头，会出现上图所示 的“发虚”现象，过渡像素较多， 无法满足高精度测量要求，影响测 量的精度。 使用同样大小的平行背光测量，全 部光线方向统一，图像边缘很锐利， 像素过度减少。同时配合远心镜头 使用，可以提高成像稳定性和精度， 也可进一步减少环境杂散光的干扰。

打光方式 - 前照明方式

结构描述：低角度照射，表面平整部位反光无法进入镜头，图像亮度 较低；不平整部位反光进入镜头，图像亮度较高。

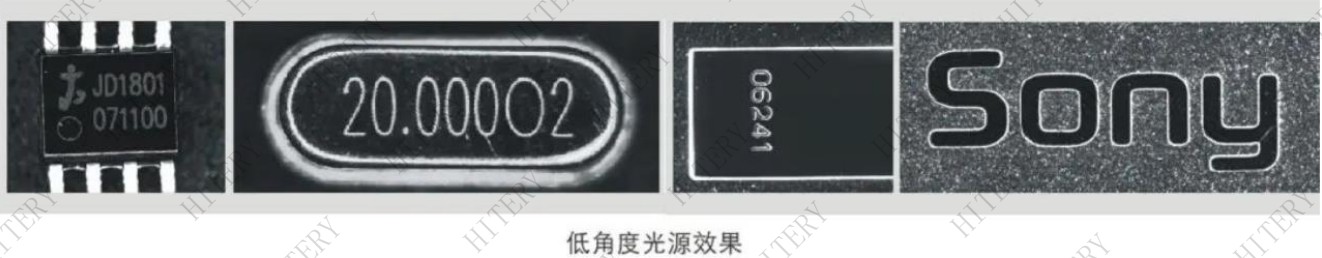

低角度光源照射，图像背景为黑色，即暗场照明，可以显现物体边缘倒角等45~60°的坡度 信息，表面比较杂乱的碰伤、划伤、雕刻特征也可以显示出来

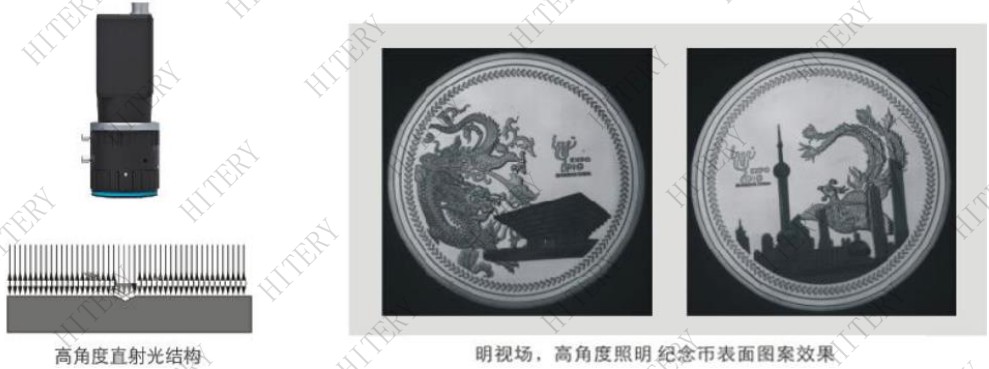

结构描述：高角度照射，表面平整部位反光比较容易进入镜头，图像亮 度较高；不平整部位反光杂乱，部分光线进入不到镜头，图像亮度较低。

高角度光源照射，图像背景为白 色，即明场照射，可以显现物体 表面平整区域的轮廓特征，表面 比较杂乱的划伤、阶梯等特征也 可以显示出来，表面粗糙程度不 同或光反射率不同的区域也会有 明显差异。
